شروع کننده سوال:

[#241]

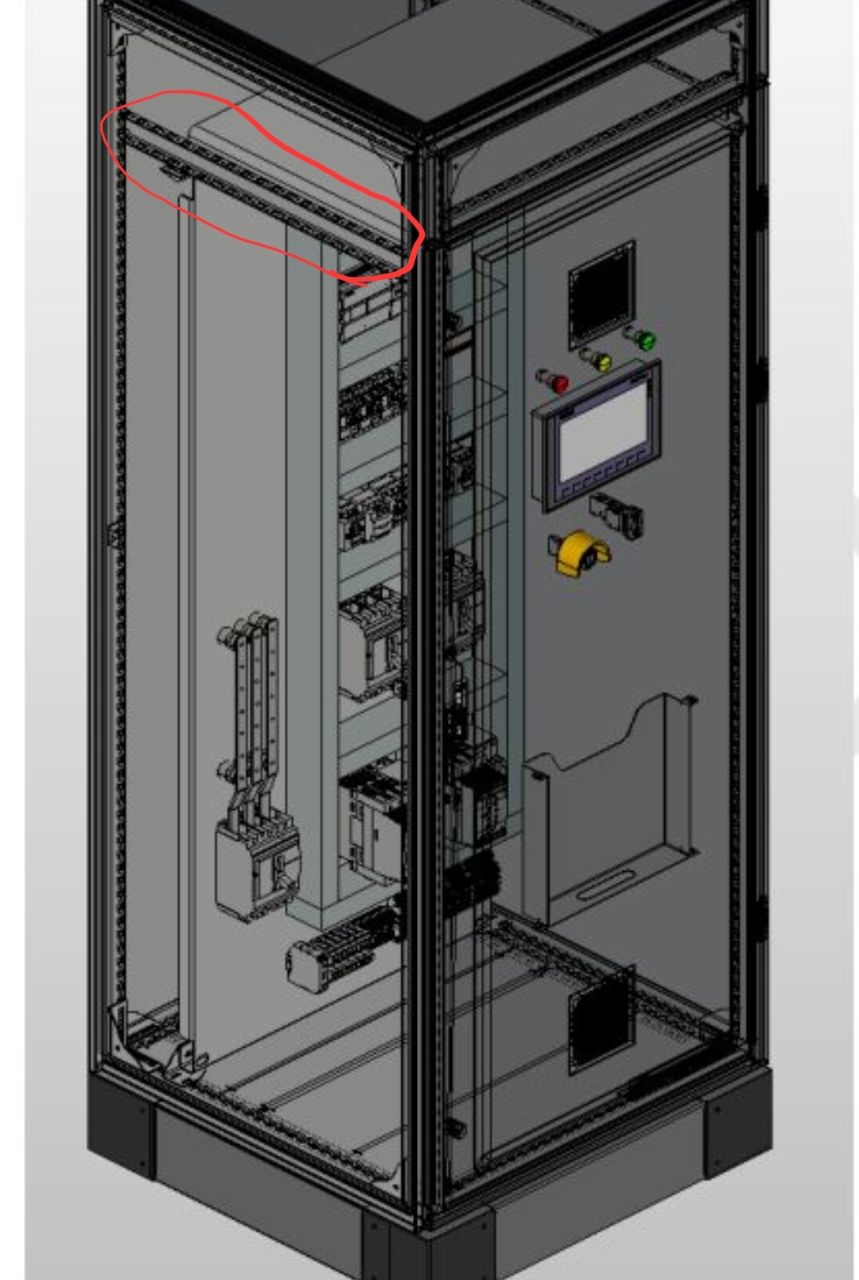

مهندس اسدی گفتن که تو سایت زیمنس میشه فریم تابلو رو خودمون بسازیم وارد ایپلن کنیم منم این کارو کردم حالا میخوام ی سینی داخل تابلو بزارم که ابعادش تو سایت زیمنس نبود که طراحی کنم چطور میتونم اینارو که عکسشو میفرستم خدمتتون بزارم تو ایپلن روی تابلوم و بعد سینیمو بزارم
از فریی مونتینگ پنل میزنم روی تابلو نمیشینه



ارسال‌شده : 12 شهریور 1405 20:22
امیر حسین اسدی
(@amir-h-asadi)
نوشته‌ها: 201
عضو توانمند مدیر


با سلام و احترام اگر پارت این بخش از تابلو رو پیدا نمیکنید کافیه طبق اموزش همونطور که برای کشوهای تابلو سیواکن از free mounting panel استفاده میکردیم اینجا هم همینطور اقدام کنیم. یعنی اول frame اصلی رو  hide میکنیم و بعد free mounting panel رو با ابعاد مد نظر فراخوانی میکنیم و باید دقت کنید که چون این بخش از تابلو به صورت کف خواب باید در تابلو نصب بشه ، شما باید نقاط اتصال و لاجیکی رو طوری تعریف کنید که دقیقا این بخش بشینه سرجاش، شما قبل از فراخوانی با زدن کلید o یه نقطه بیس پوینت قرار بدید و بعد که free mounting panel رو فراخوانی کردید کلیک راست بفرمایید و با اپشن placment option این پلین رو نسبت به موقعیتت o  نصب بفرمایید.



ارسال‌شده : 14 شهریور 1405 05:48
