طراحی پنل جانبی در محیط سه بعدی ایپلن

(@amirmasoud690yd)
نوشته‌ها: 2
عضو فعال
شروع کننده سوال:

[#242]

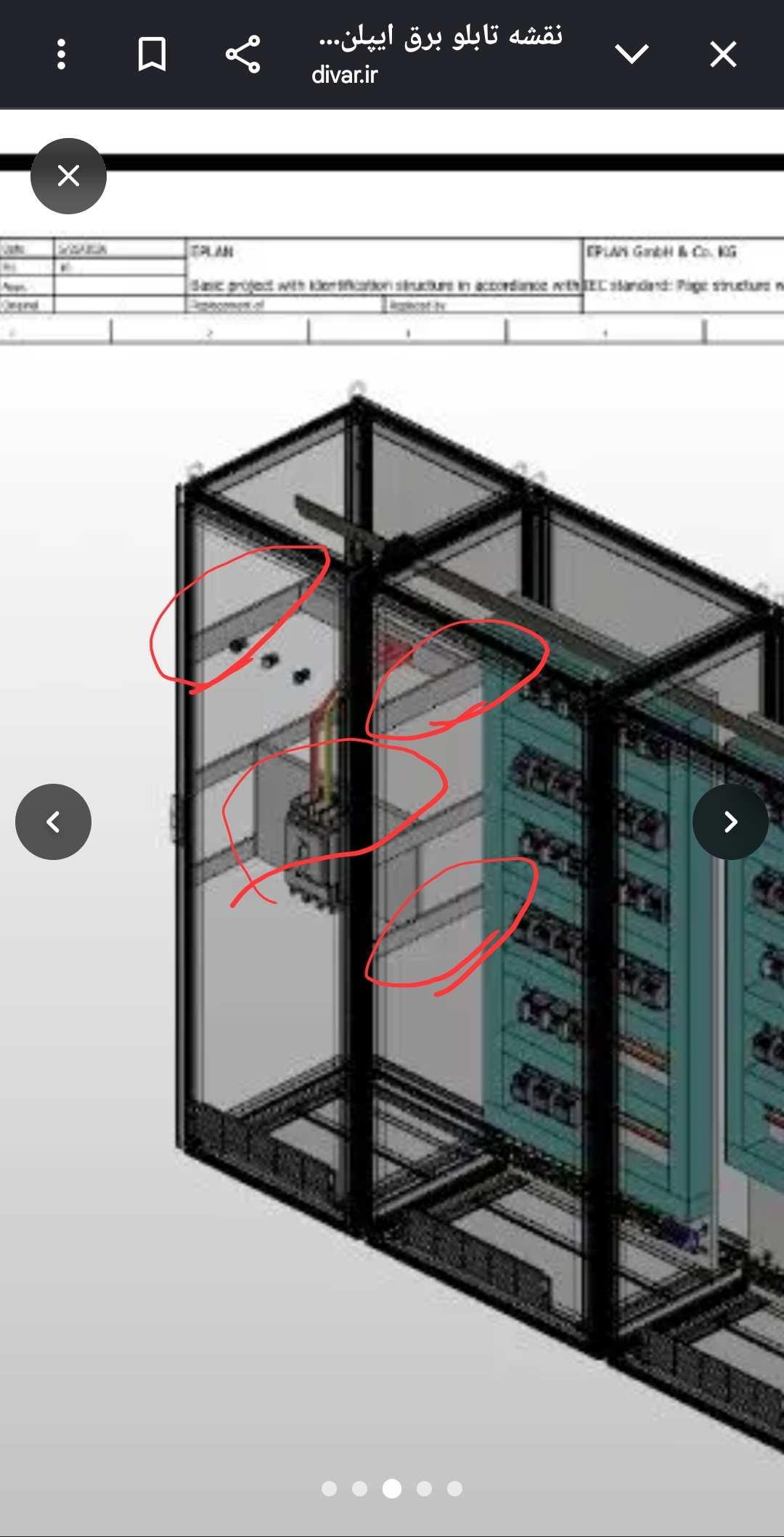

من رفتم از سایت ریتال یا زیمنس ی فریمی برای تابلوم ساختم و وارد ایپلن کردم حالا ی مشکل دارم میخوام تو این فریم چند تا سینی مطابق اندازه خودم توی تابلو قرار بدم وقتی مثل عکس شما از ابزار free mounting panel استفاده میکنم رو بدنه تابلوم قرار نمیگیره و اسنپ نمیشه و توی فضا گم میشه میشه راهنمایی کنید چطوری این چیزایی که دورش خط کشیدم رو قرار دادید بخدا خیلی نیاز دارمش چندین روزه فکرم درگیرشه هیچ جا نگفتن


این موضوع در 1 ماه پیش توسط امیر حسین اسدی ویرایش شده است

ارسال‌شده : 13 شهریور 1405 14:44
امیر حسین اسدی
(@amir-h-asadi)
نوشته‌ها: 201
عضو توانمند مدیر


با سلام و احترام اگر پارت این بخش از تابلو رو پیدا نمیکنید کافیه طبق اموزش همونطور که برای کشوهای تابلو سیواکن از free mounting panel استفاده میکردیم اینجا هم همینطور اقدام کنیم. یعنی اول frame اصلی رو  hide میکنیم و بعد free mounting panel رو با ابعاد مد نظر فراخوانی میکنیم و باید دقت کنید که چون این بخش از تابلو به صورت کف خواب باید در تابلو نصب بشه ، شما باید نقاط اتصال و لاجیکی رو طوری تعریف کنید که دقیقا این بخش بشینه سرجاش، شما قبل از فراخوانی با زدن کلید o یه نقطه بیس پوینت قرار بدید و بعد که free mounting panel رو فراخوانی کردید کلیک راست بفرمایید و با اپشن placment option این پلین رو نسبت به موقعیتت o  نصب بفرمایید.



ارسال‌شده : 14 شهریور 1405 05:48
